En esta ocasión al taller de Electronica Orense desarrollamos el esquema electrico para poder desplazar una caja por una cinta transportadora, cuando el usuario presione un boton se pondrá en marcha un motor que desplazará la caja por una cinta transportadora hasta el final de la cinta que se encontrara un final de carrera que parará el motor y activará un cilindro neumatico para sacar la caja y meterla en un contenedor. En dicho contenedor se detectará la caja con un segundo final de carrera y se activará una sirena a los cinco segundos hasta que se retire la caja del contenedor.
Ver esquemas electricos Esquema electrico desplazamiento caja por cinta transportadora
En esta ocasión al taller de Electronica Orense desarrollamos el esquema de un arranque estrella triangulo para un motor trifásico en el programa Qelectrotech para tenerlo en nuestra colección de esquemas electricos. Al pulsar la marcha (S2) se activan KM1 Y KM3, con lo que el motor arranca en estrella, pasados 5s. se desconecta KM3 (estrella) y se conecta KM2 (triangulo). Al pulsar el paro se parara todo el sistema.
Ver esquemas electricos Esquema electrico arranque motor trifasico estrella triangulo temporizado
En esta ocasión al taller de Electronica Orense desarrollamos el esquema de un arranque estrella triangulo para un motor trifásico en el programa Qelectrotech para tenerlo en nuestra colección de esquemas electricos. Al pulsar la marcha (S2) se activan KM1 Y KM3, con lo que el motor arranca en estrella, cuando pulsamos el pulsador S1 se desconecta KM3 (estrella) y se conecta KM2 (triangulo). Al pulsar el paro se parara todo el sistema.
Ver esquemas electricos Esquema electrico arranque motor trifasico estrella triangulo

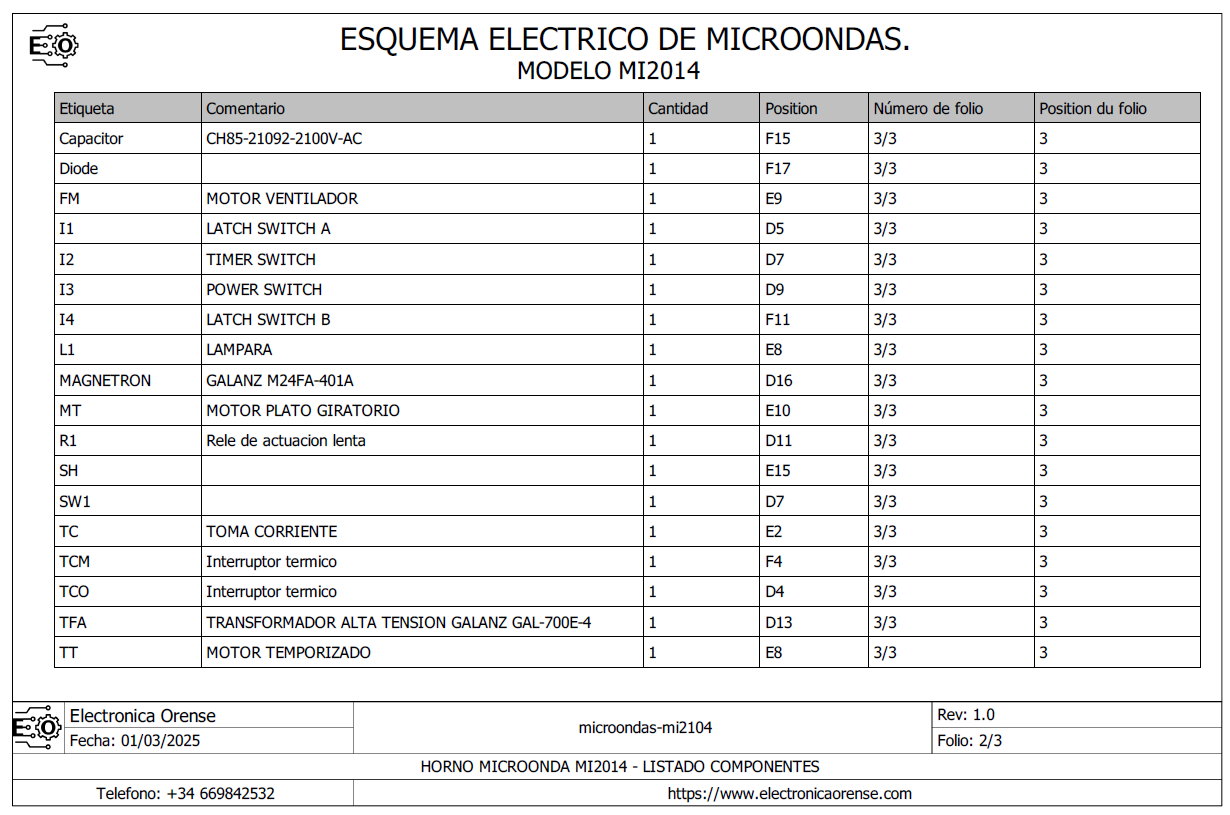

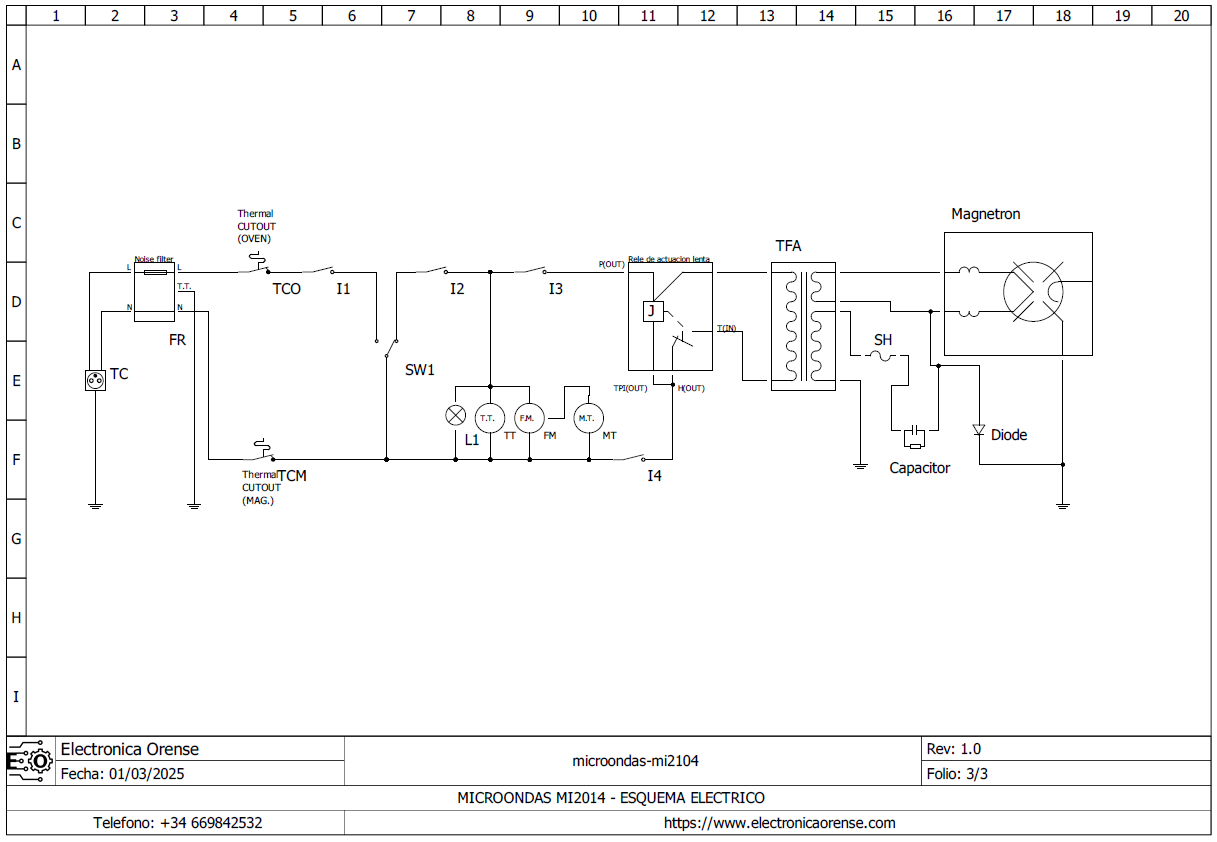

En esta ocasión nos ha llegado al taller de Electronica Orense un microondas que no tenia reparación. Pero en el interior de la carcasa venia el circuito eléctrico del microondas, el cual hemos realizado en Qelectrotech para tenerlo en nuestra colección de circuitos.
Os dejamos un pdf con el esquema eléctrico.
En esta ocasión al taller de Electronica Orense se nos ha solicitado un cuadro eléctrico para poder poner en marcha una bomba de agua, dicho cuadro tendrá que tener un boton de marcha y uno de paro. El cual hemos realizado en Qelectrotech para tenerlo en nuestra colección de esquemas electricos.
Ver esquemas electricos Esquema electrico arranque paro motor
