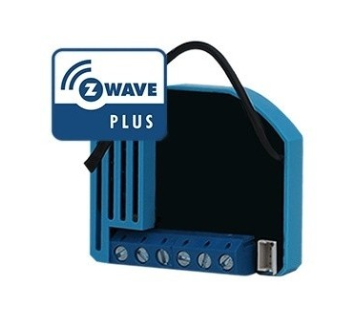

El micromódulo Qubino Flush Dimmer 0-10 es un módulo dimmer universal con un 0-10 en la salida estándar y una entrada multi-función, que puede ser un botón pulsador o un interruptor, un potenciómetro o una señal de 0-10V. También mide el consumo de energía y soporta la conexión de un sensor de temperatura digital.
Descripción
El micromódulo Qubino Flush Dimmer 0-10 es un módulo dimmer universal con un 0-10 en la salida estándar y una entrada multi-función, que puede ser un botón pulsador o un interruptor, un potenciómetro o una señal de 0-10V. También mide el consumo de energía y soporta la conexión de un sensor de temperatura digital.
¿Para qué se puede usar?
El Qubino Flush Dimmer 0-10 V es ideal para la regulación de forma remota con luces LED de bajo voltaje de lastre
El más pequeño de todos los módulos.

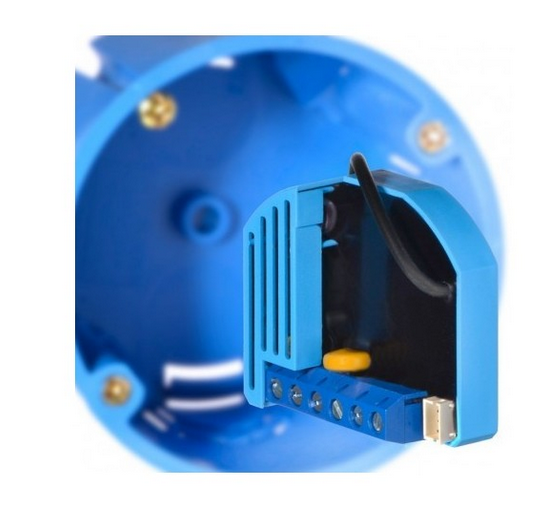

Tamaño extremadamente pequeño y una carcasa especialmente diseñada significa que la conexión del módulo dentro de una caja de empotrar es la simplicidad misma. El proceso de instalación, probado y aprobado por electricistas profesionales, se compone de sólo tres sencillos pasos:
- Retire los interruptores de la caja y desconectar los cables.
- Conectar los cables al módulo Qubino e insertarla en la caja.
- Fijar los interruptores en la caja.
Consumo eléctrico.
El Qubino Flush Dimmer 0-10 puede medir el consumo eléctrico del dispositivo eléctrico conectado y en sí tiene un consumo de energía extremadamente bajo de tan sólo 0,5 W.
Muy versátil.
El Qubino Flush Dimmer 0-10 V puede operar a través de un amplio rango de temperaturas, desde -10 ° C a 40 ° C frío para un abrasador (14˚-104 ° F). Es compatible con la conexión de un sensor de temperatura digital, que también es útil para la creación de escenarios complejos. Cada módulo también actúa como un repetidor con el fin de mejorar el alcance y la estabilidad de la red Z-Wave.
El módulo más probado y más fiable.
Qubino módulos son productos "instalar y olvidar". Nuestros productos están hechos para durar, por lo que sólo seleccionan y utilizan componentes electrónicos de alta calidad. Nuestros módulos son también los microcontroladores Z-Wave más probados en el mercado. El Instituto Esloveno de Calidad y Metrología (Siq), un organismo independiente de pruebas, pone a prueba los parámetros de seguridad, incluyendo aumento de la temperatura, la construcción, la resistencia de aislamiento, el consumo de energía y la sobrecarga de acuerdo con la norma EN 60669-2-1.
Esquema eléctrico de conexión.
Características técnicas
|
Fuente de alimentación
|
12 - 24 VDC)
|
|
Max. hundimiento tensión de control
|
-20 / +20 VDC
|
|
Max. tensión de control de abastecimiento
|
0 - 11 VDC
|
|
Exactitud
|
<3% FS
|
|
Max. corriente que se hunde
|
2 mA
|
|
Max. actual de abastecimiento
|
7 mA
|
|
Alcance de los sensores de temperatura digital
(sensor debe pedirse por separado)
|
-50° ~ +125°C
|
|
Temperatura de operacion
|
-10° ~ +40°C
|
|
Distancia
|
hasta 30 m en edificios
(en función de los materiales de construcción)
|
|
Dimensiones (An)
|
41.8 x 36.8 x 15.4 mm
|
|
(embalaje)
|
(79 x 52 x 22)
|
|
Peso (incluido el embalaje)
|
28 g (34 g)
|
|
Consumo de electricidad
|
0,5 W
|
